O que é um Heat Pipe? É provável que você já tenha ouvido esse termo, mas também é provável que você não saiba exatamente o que é isso, ou mesmo a importância dessa tecnologia. Neste artigo, vamos te explicar tudo que você saber sobre essa tecnologia “misteriosa”!
Para começar, vamos entender o que são os heat pipes. Em tradução livre, significa tubo de calor, e se trata de um dispositivo passivo de transferência de calor em duas fases, o qual realoca a energia térmica através de ciclos perpétuos de vaporização e condensação.
Não deu para entender? Então vamos simplificar.
Como funciona um Heat Pipe?

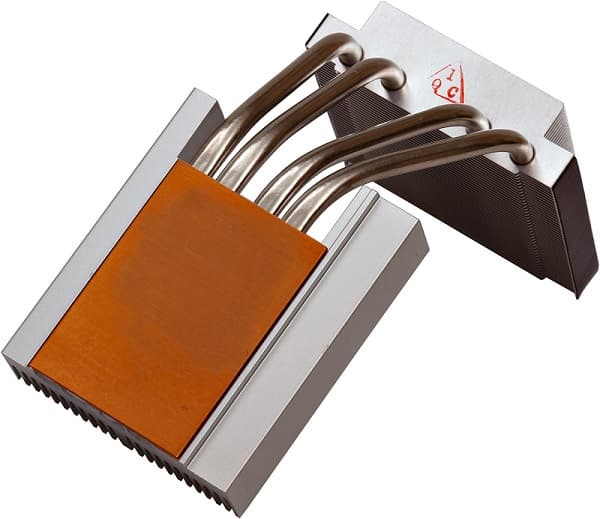

Bem, como mencionamos, o heat pipe é um sistema de transferência de calor. Ele leva o calor da base até o dissipador, e para isso ele usa uma pequena quantidade de líquido (geralmente água com etanol ou metanol), que é perpetuamente evaporado e condensado.
Esse processo é o que torna a tecnologia tão interessante, pois, ao utilizar líquido e vapor para transportar o calor, há muito mais eficiência. Mas, como assim o líquido é “perpetuamente evaporado e condensado”?

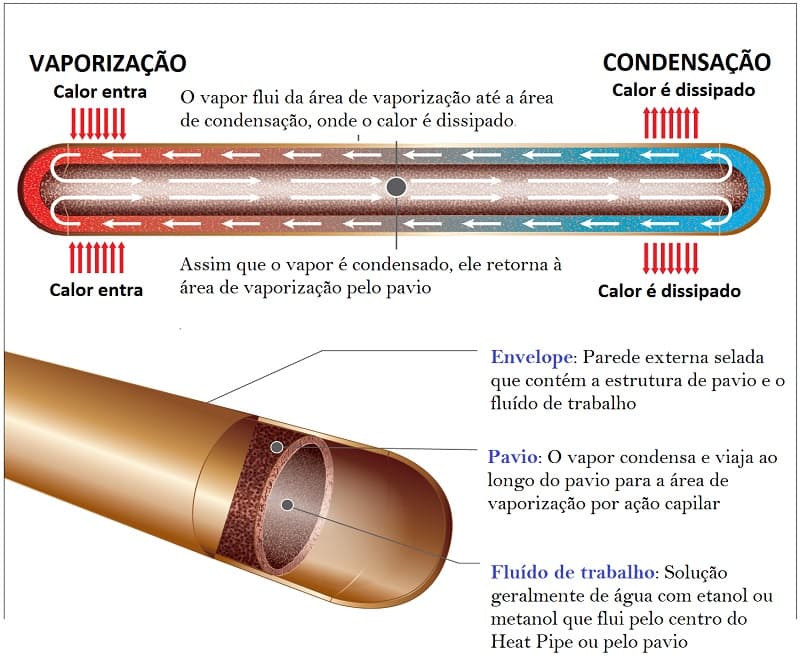

Vamos do início. O Heat Pipe não é cheio de líquido, ele é apenas parcialmente preenchido disto. Também, o ar é retirado, o deixando praticamente à vácuo, o que colabora para a evaporação e condensação do líquido presente dentro dele, resultando na dissipação do calor.

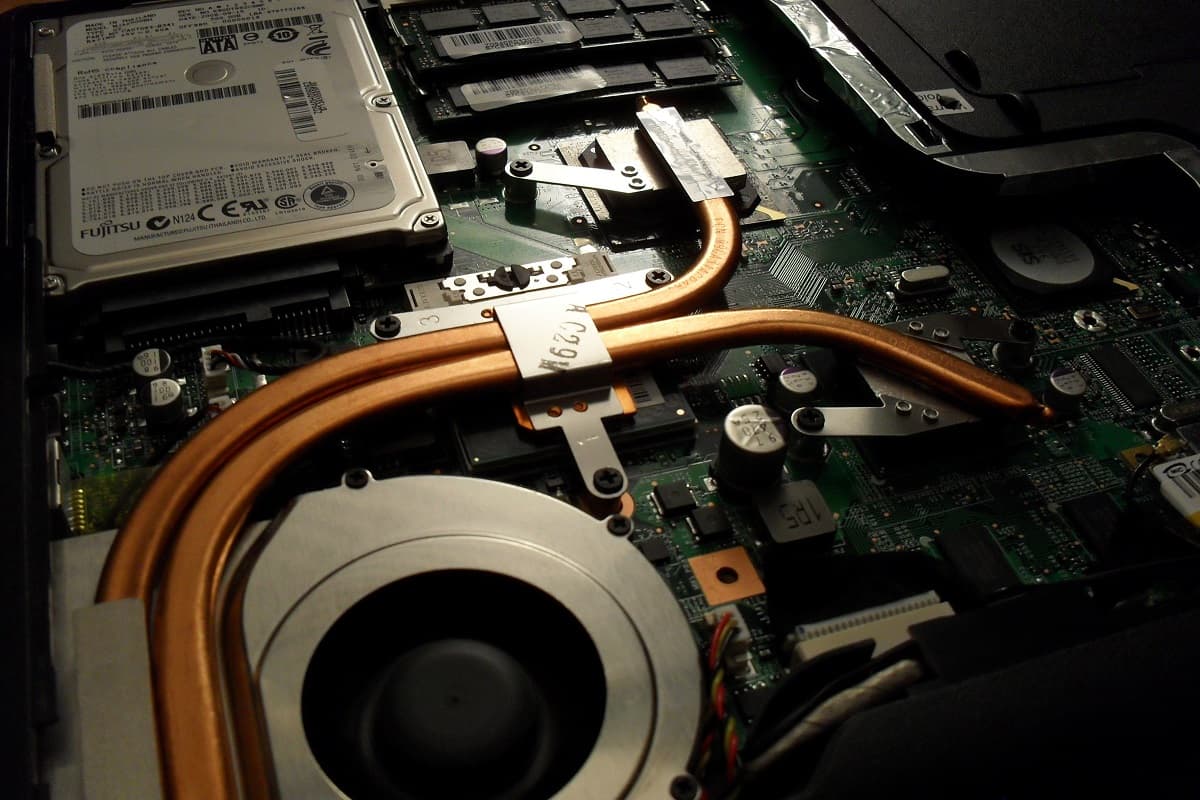

Para simplificar, esse líquido interno evapora com o calor que a CPU ou a GPU produzem, e então, quando o vapor se aproxima do fan (que possui a temperatura bem mais baixa), ele se condensa. Mas, como esse líquido condensado volta para a parte quente?
Já deu para perceber que o processo de vaporização e condensação do líquido de um Heat Pipe não conta apenas com a gravidade. Para que ele funcione em qualquer direção, o transporte do líquido é feito por um wick, ou, pavio.
Esse pavio, que geralmente é composto de pó de cobre, espuma de cobre ou similares, envolve as laterais internas dos heat pipes, e forma um tipo de tubo dentro do tubo, com a parte interna oca para a passagem do fluído.
O funcionamento é simples, esse pavio vai “sugar” a solução interna e transportá-la para o outro lado, ou seja, o líquido condensado voltará para a parte quente. E é aí que o processo de vaporização e condensação se “perpetua”, pois o ciclo é repetido vez após vez.
E os Vapor Chambers?

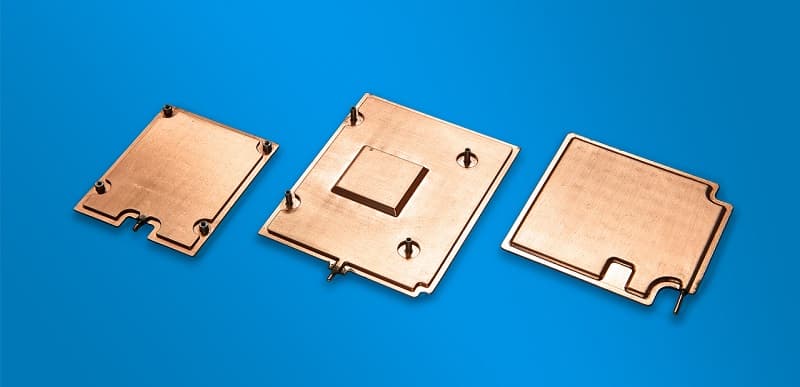

Os vapor chambers são como uma versão “achatada” do Heat Pipe, e o funcionamento é basicamente o mesmo. Contudo, eles são mais flexíveis, e quando não for possível acomodar os heat pipes na máquina, ele se torna uma opção.
Os vapor chambers também tem um lado quente e outro frio, e também são preenchidos com um líquido e revestidos internamente pelo pavio. O que muda mesmo, é seu formato: invés de um tubo, temos um quadrado fino.
Pode não parecer muita coisa, mas essa diferença no formato é importante. Nem todas as máquinas tem espaço para acomodar os tubos do Heat Pipe, que são a solução mais barata.
Então, se falta espaço, é necessário investir um pouco mais e utilizar o vapor chamber, que tem a mesma funcionalidade, porém é mais fino e compacto, se adaptando sem problemas em espaços menores.
Afinal, quais as vantagens de usar um Heat Pipe?
A tecnologia é bastante simples, porém os benefícios são muitos. Para começar, Heat Pipe não precisa de um interruptor manual ou elétrico para funcionar. Ele dá conta do recado sozinho, entrando em ação assim que ocorre a diferença de temperatura.
Outro ponto positivo, é o fato de que os tubos de calor são sistemas fechados, sem partes mecânicas, ou seja: sem manutenção.
Seu design também é muito flexível, e permite que o dispositivo funcione de qualquer ângulo. Além disso, o material com o qual é fabricado pode suportar temperaturas de até 1000 graus celsius, e o material de revestimento interno e fluídos também ajuda a ajustar as faixas de temperatura.
Por fim, podemos citar que o Heat Pipe também são pequenos, leves e mais eficazes do que outros sistemas de refrigeração, então ao optar por essa tecnologia, você vai acabar economizando!
